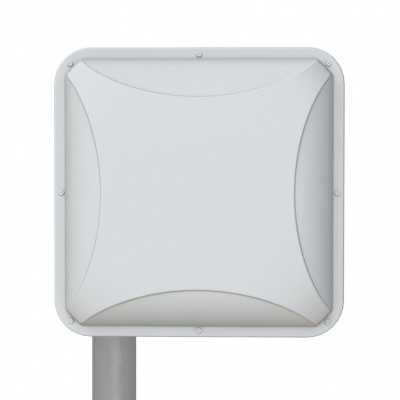

Антэкс AX-809PF MIMO 2x2 панельная антенна

Артикул: 5482

1 650 руб./шт

Есть в наличии (2)

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Описание

Панельная антенна АX-809PF MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE 800 диапазона 790-870МГц. АX-809PF MIMO 2х2 является антенной средней направленности и рекомендуется к применению на не значительном удалении от базовой станции (до 5-10 км). Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE 800 ( Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.

Антенна представляет собой двухвходовый резонатор с разносом каналов по поляризации. Наклон поляризации антенн +45/-45 или 0/90 градусов.

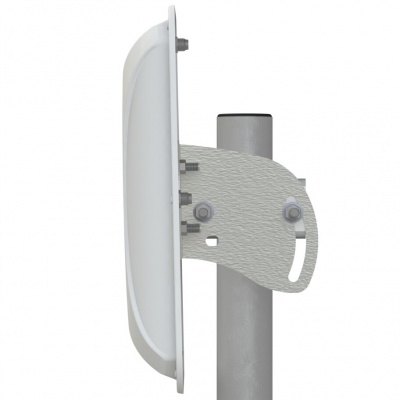

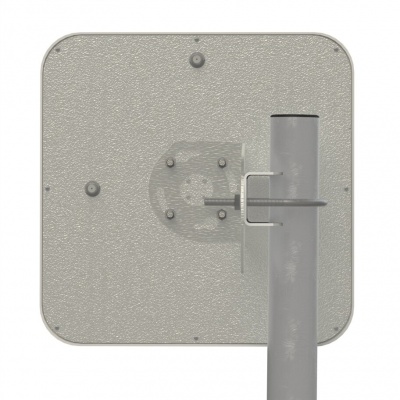

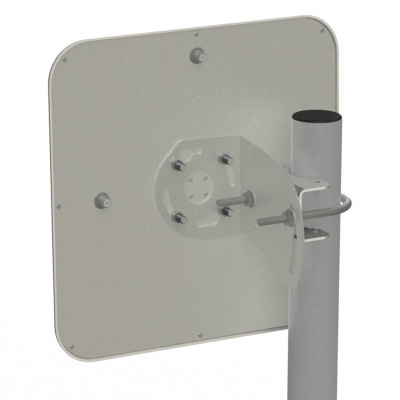

Пластиковый корпус надежно защищает активные излучатели антенны от осадков. Антенна выполнена из оцинкованной стали и защищена от коррозии полимерно-порошковым покрытием. Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника. На антеннах предусмотрено подключение провода заземления. Крепление позволяет изменять угол наклона антенны и угол наклона поляризации излучаемого сигнала.

Электрические характеристики	AX-809PF MIMO 2x2
Рабочий диапазон частот, МГц	790-870
Усиление, dBi	9 х 2
Ширина ДН в плоскости вектора E, градусы	52
Ширина ДН в плоскости вектора H, градусы	72
Отношение вперед/назад, дБ	-15
Развязка между портами, не менее	24 dB
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1.7
Допустимая мощность, Вт	50
Поляризация	гор.+верт. или наклонные +45/-45
Механические характеристики
Масса с креплением, г	1235
Крепление	мачта диаметром 20-52мм
Диапазон рабочих температур,гр. Цельсия	-40....+60
Габаритные размеры без крепления, м	0,24х0,24х0,04
Допустимая скорость ветра, м/сек	50
Разъем	2хF-female
Материал защитного кожуха	ABS-пластик с защитой от ультрафиолетового излучения
Материал антенны	оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Характеристики

Рабочий диапазон частот, МГц	790-870
Усиление, dBi	9
Ширина ДН в Н-плоскости, град	52
Ширина ДН в Е-плоскости, град	72
Волновое сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1.7
Изоляция между портами, дБ	24
Отношение вперед/назад, дБ не более	24
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная/наклонная
Габаритные размеры без крепления, м	0,24х0,24х0,04
Разъем	2xF-female
Материал защитной коробки	ABS-пластик с защитой от ультрафиолетового излучения
Материал	сталь, пластик
Технология MIMO	Mimo 2x2
Максимальное усиление, дБ	9
Вес, кг	1.24
Гарантийный срок, мес.	12
